LAMTTO RC12A 起動画面の変更

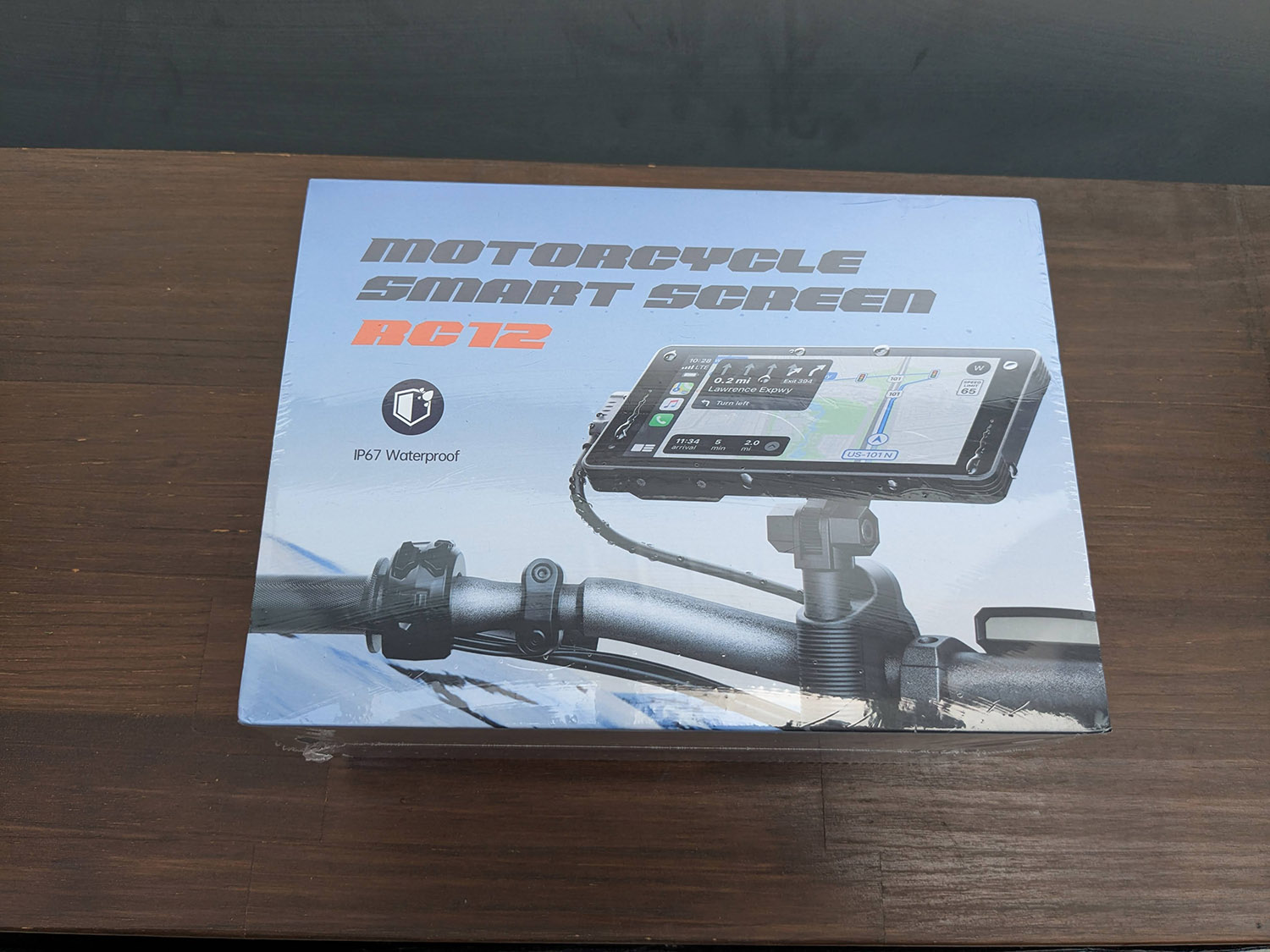

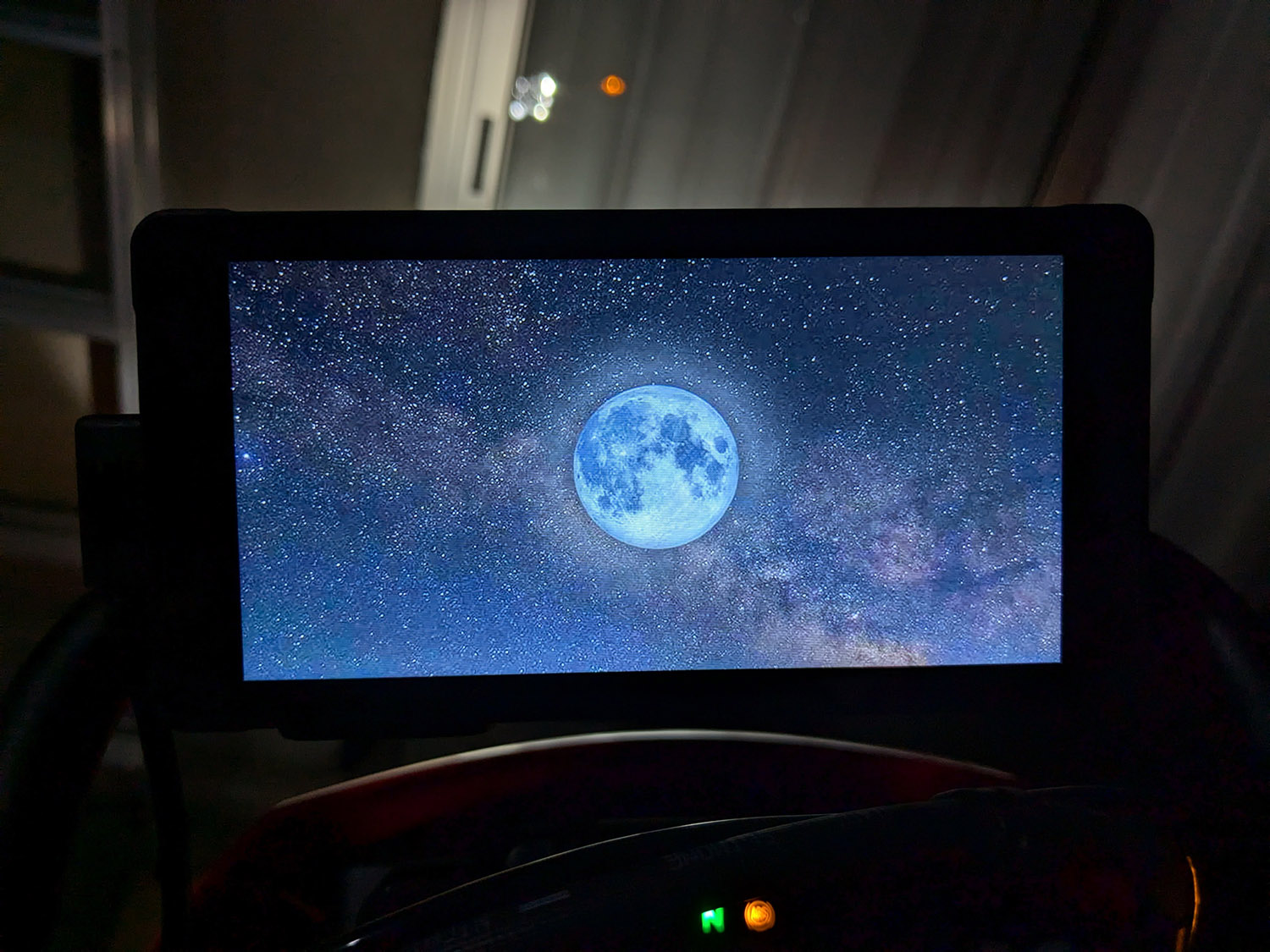

昨年夏にCRF250Lに取り付けたドラレコ兼ディスプレイオーディオRC12A（廃盤？売り切れ中。元々AmazonではRC12Aと品番表記されていましたがパッケージはRC12表記）。起動画面に「お月さん」の画像が出てきてその後ホーム画面に推移するんですが、前から起動画面が変えられたらなあと思ってました。特にロゴが出る訳でもなく単に闇夜の月が表示されるだけなので、毎回見る度にいかにも中華っぽくてダサいなと（笑）。とは言えバイクに乗る機会も殆どなくそんなことも忘れて放置していたんですが、たまたまこの商品のレビューを眺めてた際に「起動画面の変更が出来る」というのを見て試行錯誤しながらなんとか変更出来たので、情報を残す為にもその辺りの詳細を記しておこうと思います。

LAMTTOの機種違い、若しくは別メーカー（NikoMaku SM-2などは本体形状が全く同じ）でも起動時に何らかの起動画面が出てきて、その後のUIが同じようなタイプのものならシステム（OS？）は同じかと思いますの同様の方法で変更出来るかもしれません。ファームウェアを書き換えるなどの失敗が許されないような方法ではないので同様の機種であれば試してみるのも良いかもしれません（あくまで自己責任にてお願いします）。

ちなみにメーカーサイトに起動ロゴを変更する記事があるのですが、LAMTTOさんの機種で言えば、RC09、RC07、RC08、RC13、RC18、RC11、RC06、RC14、RC16、RC12、RC17、RC15が書き換え可能な機種として記載されています。

1.ドラレコ本体で書き換え用SDカードをフォーマットする。
現在使用中の本体内SDカードのデータが消えてもOKでしたらそれをそのまま使っても良いかと思います。ただSDカードの中に起動画面書き換え用のデータをPCを使って入れる事になるので、書き換え成功した後は再度フォーマットをしないと毎回ロゴを書き換えたというメッセージが出てくる事になると思います。予備などがあれば別途用意して使う方が後々面倒じゃないと思います。大昔の2GBとかのやつでも何でもOKです。

本体底面のSDカードが入ってる箇所に蓋がされているんですが、ネジが1個しか見えなかったのでそちらを外し蓋を取ろうとしてもなかなか取れませんでした。おかしいなとその真横にあった小さい管理シール？みたいな楕円のシールを剥がしたらそこにもう1個ネジがありました・・気を付けてください。2個のネジが外せたら蓋が取れてSDカードにアクセスできるようになるので、SDカードを奥にプッシュしてロック解除・抜き取る形です。別途用意したSDカードを入れてから本体起動しますとフォーマットをしろと出てきますので、本体設定からSDカードのフォーマットを行った後、電源OFFしてSDカードを抜き取ります。

2.PCでSDカードの中身を見て、不要ファイルを削除する。
パソコンにSDカードを読み込ませて、内部にある不要なファイルやフォルダを削除します。私の環境ではDCIMフォルダだけが存在していたのでそちらを丸ごと削除しました。要はSDカードの中身を見て、見えているファイルは全て削除すればOKです。なおPCで新たにフォーマットはしてはいけません。私のSDカードがおかしかったのかもしれませんが、SDカードに問題があるので修復しろと表示されてましたが無視してました。

3.新たに作った起動画面用の画像をSDカードに転送する。
RC12の仕様では画像サイズは960×480ピクセルのサイズとなっているのでそのサイズで起動画像を制作・用意します。ファイル名は「boot_logo.jpg」指定です。ファイルはルートディレクトリ（SDカードをPCで開いた一番上の階層）に転送します。
ちなみに他機種ですと解像度は下記のようになっているようです。
RC09： 1280×480ピクセル
RC07、RC08、RC13、RC18：1024×600ピクセル
RC11： 1560×720ピクセル
RC06、RC14、RC16： 1600×600ピクセル
RC17： 1280×800ピクセル
RC15： 1560×720ピクセル

4.起動画像を入れたSDカードを「USB電源でオンした状態の本体」に挿入する。
更新時は「USB電源」で起動した状態で行うという情報を見ていたのでその通りにやってみました。しかし先ほどリンクで紹介していた起動ロゴを変更する記事にはその旨の記載が無いのでこれが必須なのかどうかが分かりません。一応私は本体からケーブルを抜いてポータブルバッテリーからUSBを本体に繋いで起動させて作業を進めました。カメラなどが繋がっているためそれらを繋がず電源ONする必要があってのUSB電源起動なのでしょうか。しなくても出来るような気がしますが（笑）試していないので不明です。

そして実際の書き換えなんですがやってみても全然出来ずで困り果てました。この新たに作る起動画像の仕様が情報を調べても解像度とファイル名の記載のみだったので、画像制作など日常茶飯事で行っていますので簡単と思ってましたが、何度やっても画像書き換え完了のメッセージが出てこなくかなり難儀しました。最終的にファイルサイズの問題では無いのか？と推測し、画質を落としてファイルサイズを小さくする事で書き換えが出来ることが分かりました。最初に用意していた画像は2つあって、それぞれ250KBと164KBだったのですが、どちらも読み込んでくれませんでした。その後画質を落として133KBにしてみましたがこちらもダメ。最終的に91KBまで落としたら読み込んでくれましたので、推測ですが100KB以下の画像じゃないとダメなのかもしれません。

5.画像を認識したら更新が完了。

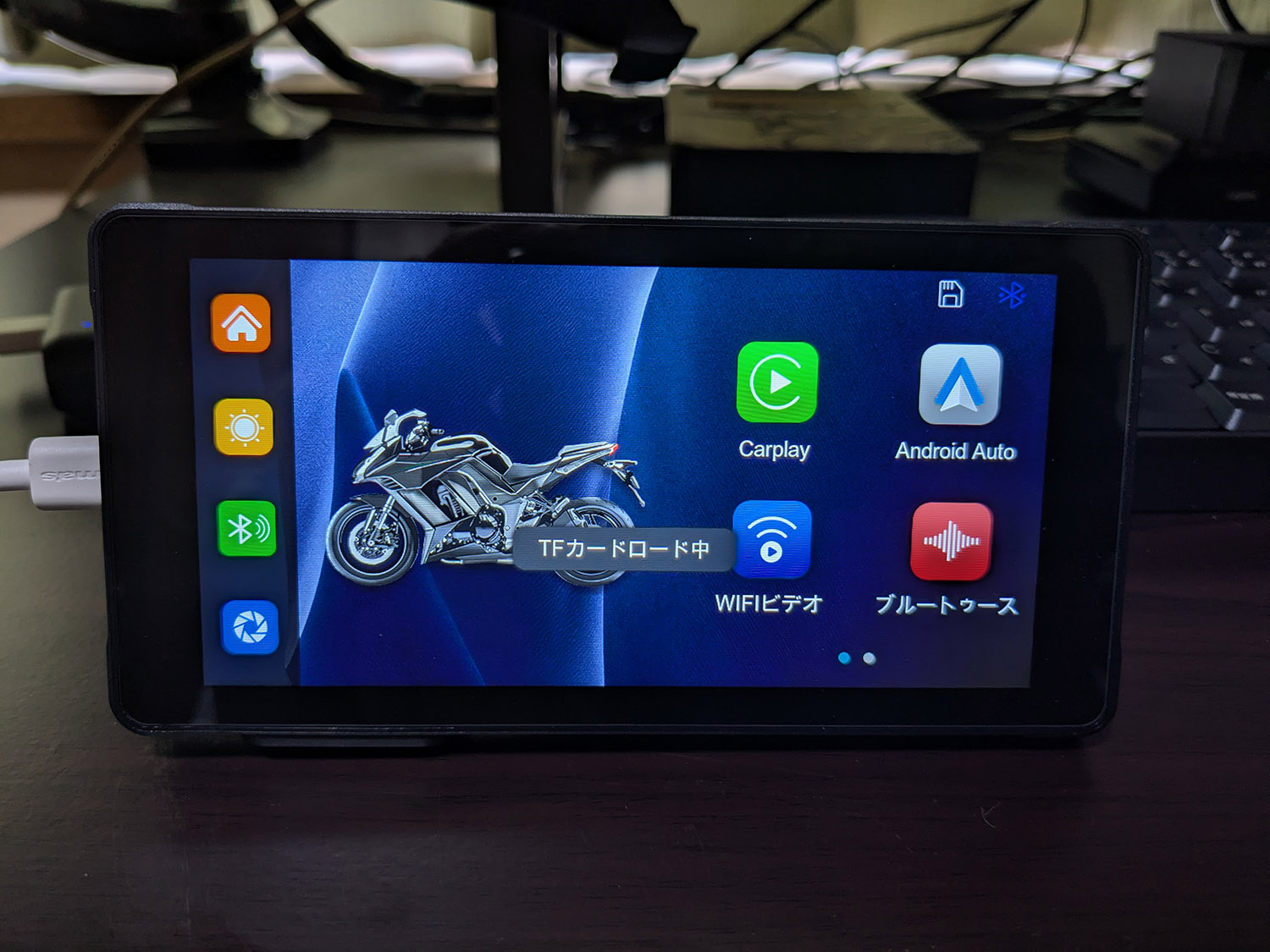

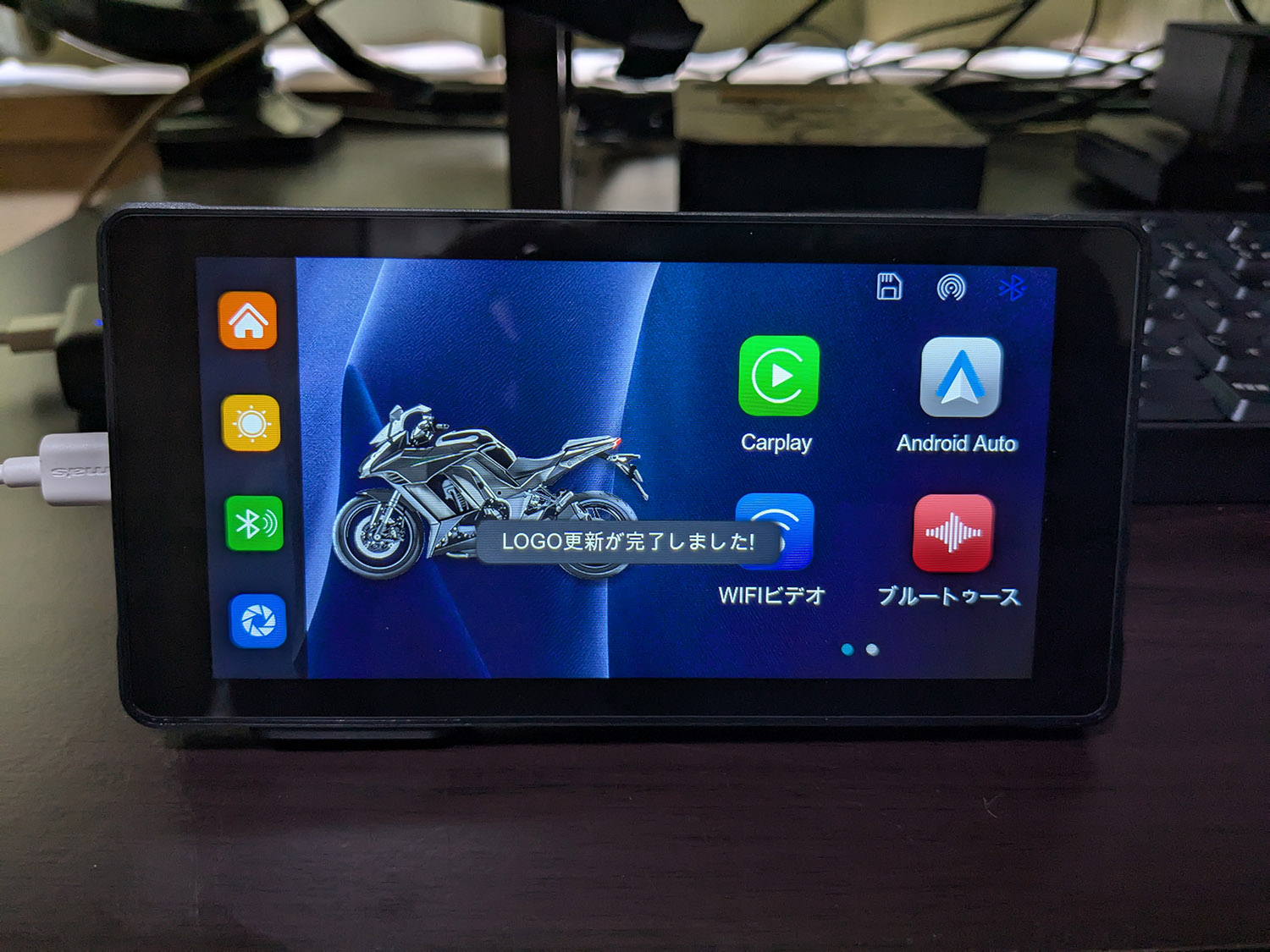

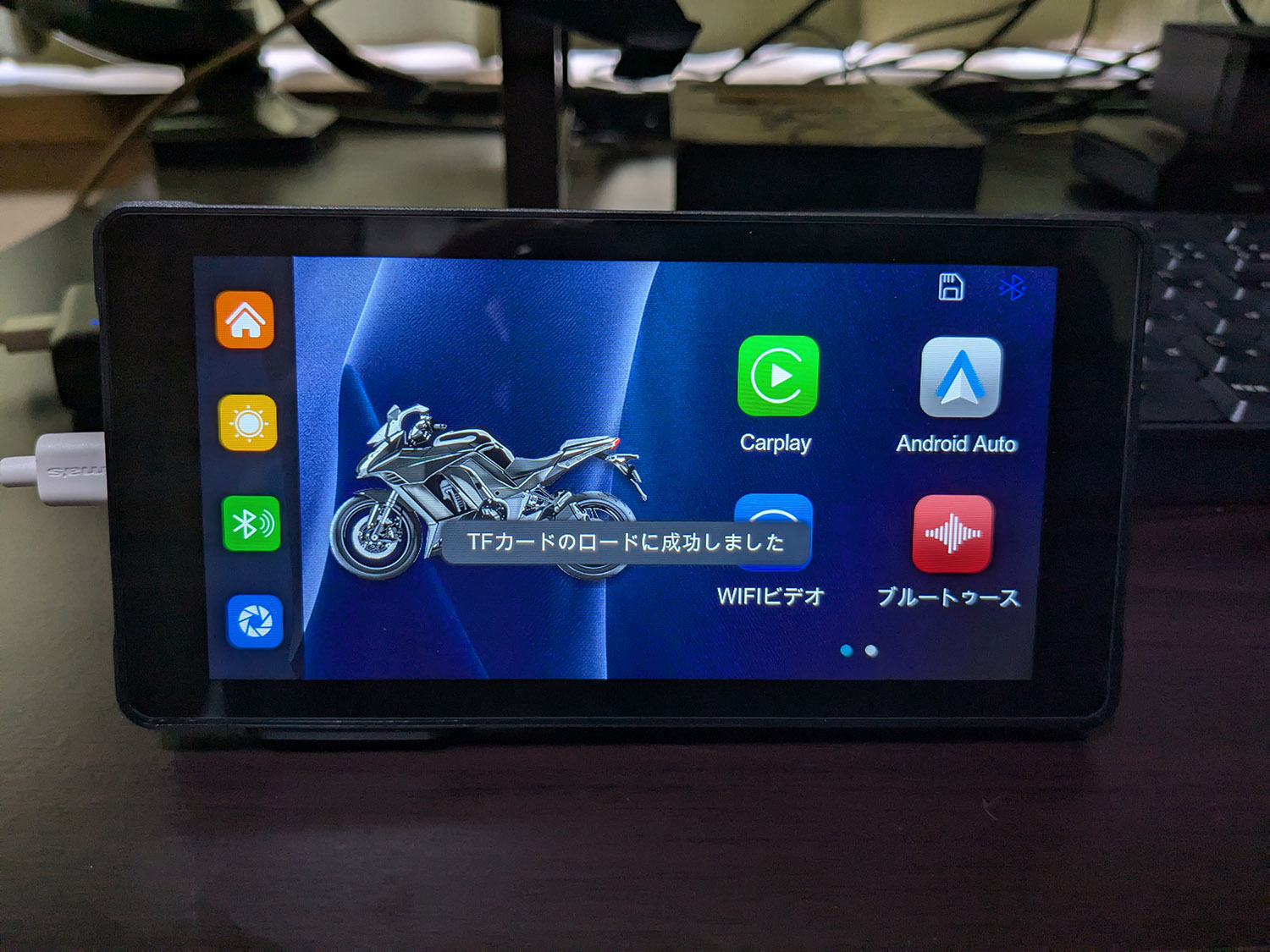

何度もやり直していたので最終的にどうなれば書き換え完了の状態なのか全く分かりませんでしたが、成功した時点でやっと分かりました（笑）。下記画像のように電源投入後（USB電源での起動）、起動画像を入れたSDカードを差し込むと、TFカードロード中と出て、TFカードのロードに成功しました、と出ます。失敗だとこのメッセージの後にカメラが接続されていませんといった表示になってそのままなのですが、成功すると「LOGO更新が完了しました！」というメッセージが表示されます。何度も失敗して最終的にファイルサイズの問題では？と思い、容量を小さくした画像を用意してこのメッセージが出た時は少し声が出てしまいました（笑）
更新が完了しましたら、電源を切った後にSDカードを抜き、元々のSDカードを入れておきます。

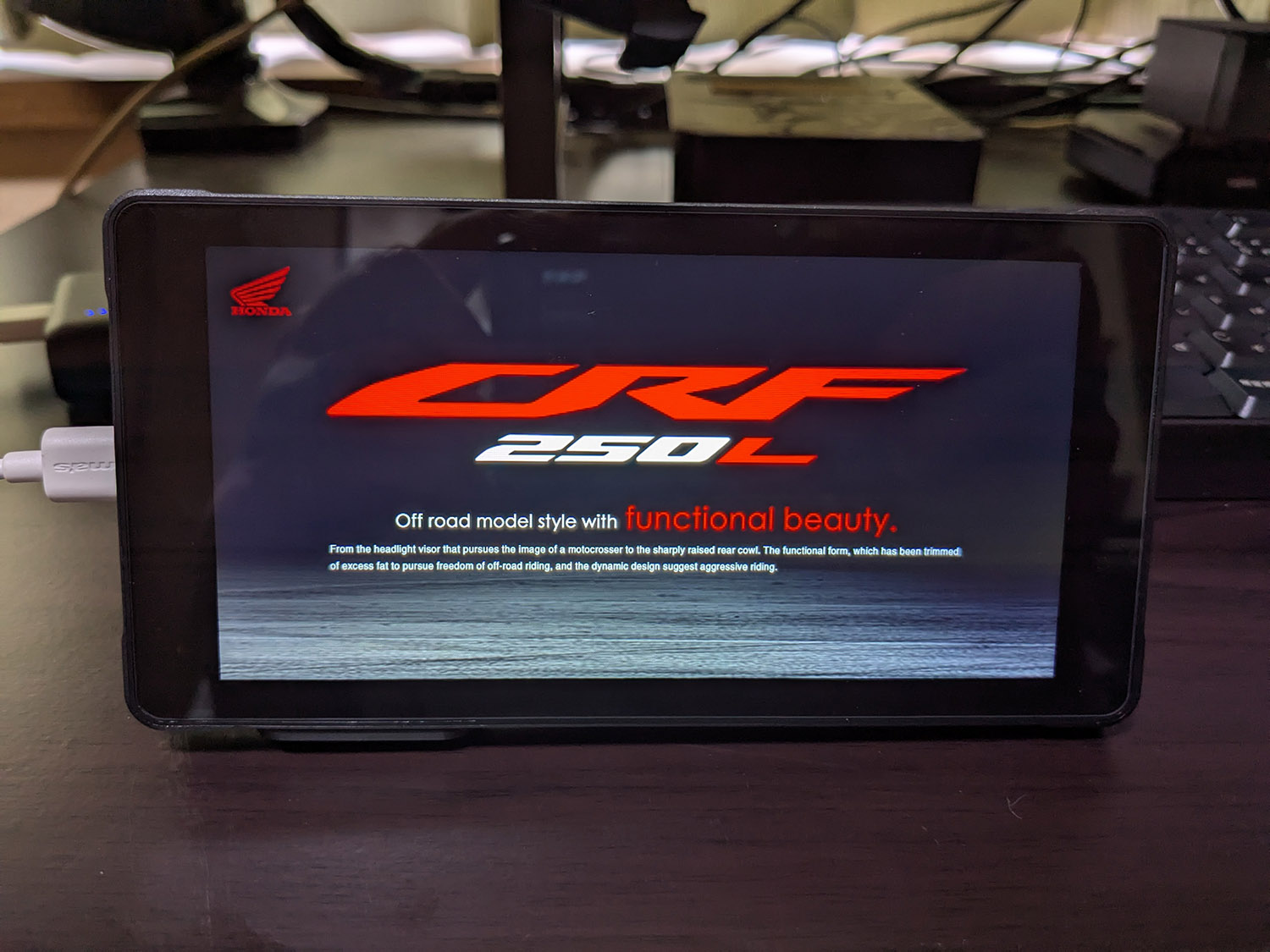

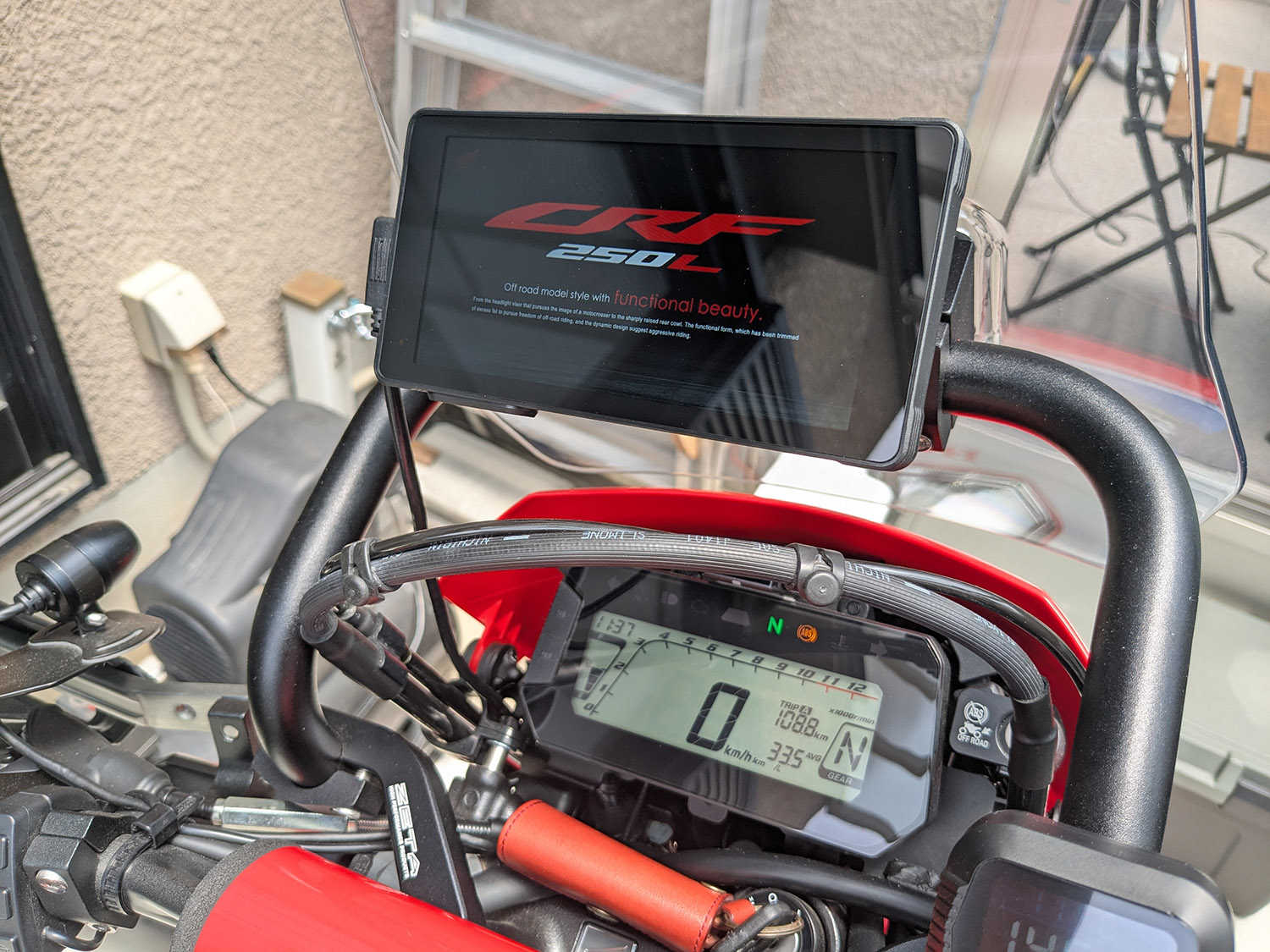

6.バイクからのケーブルを繋ぎなおし再度電源を入れると更新された起動画面に変わります。
この画面に変わったのを見て感動です（笑）。起動画面変更の詳細・仕様などメーカーサイトにもうちょっと詳しく書いておいてくれても良いのにと思いますが。解像度は絶対に正しいと思っていたので弄ってませんが、更新出来ないのはファイル名がおかしいのかな？と思ったので（情報元のファイル名がそもそも少し変だったのと、上記メーカーサイトを発見するのが困り果てた後だったので・・）何回もリネームしたりしてやり直しましたが、まさかファイルサイズが関係しているとは思いませんでした。都度PCとバイクのところを移動するのに疲れたので、モニター本体をバイクから外して自宅PCデスクの上でずっと更新作業をやってました（笑）。やり方さえ分かれば超簡単ですので実際こちらを見てチャレンジしてもらったら良いかと思います。

これが出来るということは、起動後に立ち上がるホーム画面の左側にあるバイクの画像も変更出来るような気がするんですよね。ここ1～2年に発売されたバイク用スマートモニターってこのUIのやつがかなり多いと思うんですが、左側のバイクの画像って機種やメーカーごとに違うものが表示されていると思うので、何か方法がありそうな気がするんですが。出来たらCRF250Lに変えたいところですが、まあ運転中は常時ナビ画面なのでどうでもいいと言えばどうでもいいんですが（笑）

CRF250Lにお乗りの方で当該モニターを使っていて起動ロゴを変えたいという方がおられたら、私の作った2つの画像をアップしておきますので（解像度は960×480ピクセルなのでRC12系でしか使えませんが）もし気に入ったなら使ってみてください。ファイルサイズも100KB以内にしてあります。画像はそれぞれ適当なファイル名になっているので更新の際は「boot_logo.jpg」に変更してください。

ロゴの下にある英文は、こういう文字が入ってるとデザイン的にかっこよく見えるので入れてるだけで、中身はCRF250L公式サイトに書かれている日本語を翻訳してそれっぽく入れてあるだけです（笑）
